Oggi vi raccontiamo l'intervento su un MacBook Air A1466.

Il notebook non si accende, ma la spia sul connettore di alimentazione si. Come primo passo abbiamo ovviamente smontato la cover inferiore per avere accesso alla mainboard.

Successivamente abbiamo testato le tensioni su connettore di alimentazione (corrette), ma ci siamo subito accorti che sulla scheda madre qualche componente si surriscaldava in modo anomalo.

Abbiamo utilizzato la telecamera termica per individuare il componente e la successiva ispezione visiva e test con il multimetro ci confermava la presenza di un corto circuito.

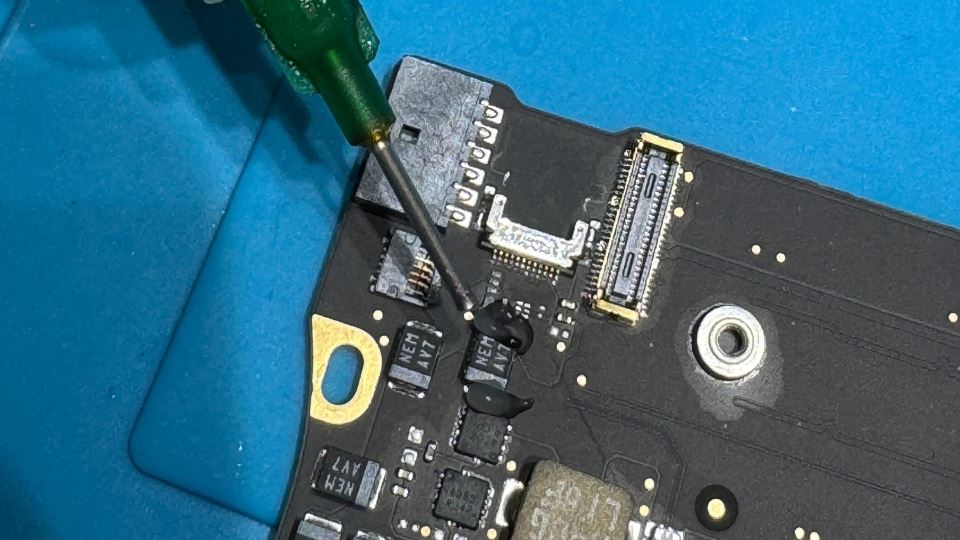

Grazie alla boardview abbiamo identificato il componente esatto, un condensatore. Abbiamo quindi tolto il componente danneggiato dalla mainboard e testato nuovamente i pad corrispondenti con il multimetro confermando che il corto circuito era scomparso (mentre il condensatore testato singolarmente era totalmente in corto anche testando invertendo i puntali del multimetro).

Abbiamo quindi preso il componente da una donor board e lo abbiamo saldato sulla scheda madre del cliente, testando nuovamente le tensioni e non riscontrando anomalie.

Rimontata la mainboard il MacBook funziona correttamente ed il problema è stato risolto. Per sicurezza abbiamo sostituito anche l'altro condensatore adiacente a quello danneggiato perchè visivamente presentava segni di surriscaldamento.
