Recentemente ci è capitato in laboratorio un caso interessante: una PlayStation 5 Digital Edition (EDM-031) che presentava un problema piuttosto comune ma, come spesso accade, con qualche dettaglio in più da scoprire.

Sintomi iniziali

La console, mai aperta prima (un vantaggio non da poco), alla pressione del tasto di accensione emetteva un solo "beep", senza accendere alcun LED e senza mostrare nulla sullo schermo.

Un comportamento di questo tipo può essere causato da una vasta gamma di problemi: in generale, qualsiasi malfunzionamento non direttamente legato all’alimentatore può dare questo tipo di sintomo.

Analisi preliminare

Ho iniziato con i controlli di base:

• Verifica dei 12V sui piedini dell'alimentatore -> OK
• Controllo delle principali tensioni su condensatori e connettori: 12V, 5V, 3V e 1.8V -> tutte presenti
• Ricerca di cortocircuiti nella zona dei fusibili

Ed è proprio qui che ho individuato qualcosa di anomalo: un cortocircuito nella zona del fusibile F7002. In particolare, un condensatore mostrava una resistenza molto bassa verso massa (circa 1,9 ohm). Rimuovendolo, tuttavia, il corto circuito persisteva.

Analisi tramite Console Service Tool

Per ottenere maggiori dettagli, ho collegato l’interfaccia UART e utilizzato Console Service Tool per leggere il log degli errori.

Ecco i due principali:

• 8081001 → Errore generico nella power sequence
• 80C00136 → Problema con il chip Wi-Fi Mediatek

Diagnosi approfondita

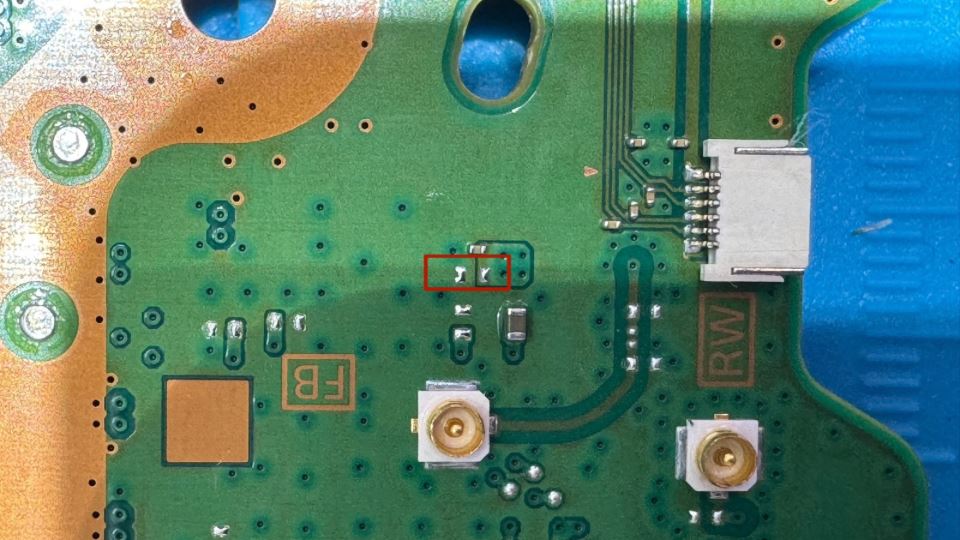

Concentrandomi nella zona del chip Wi-Fi, ho rilevato che tutti i condensatori circostanti risultavano in corto. Ho quindi iniettato 1V a 1A su uno dei piedini del primo condensatore in corto e, utilizzando la termocamera, ho individuato un punto preciso di surriscaldamento: un condensatore posizionato sotto il chip Wi-Fi.

Una volta rimosso, il corto è scomparso. Testandolo a banco, il condensatore risultava effettivamente in corto netto. Ho proceduto con la sostituzione utilizzando un ricambio da una donor board, ricontrollato le tensioni e... tutto era di nuovo nella norma.

Test finale e consegna

Dopo un rapido riassemblaggio, la console si è accesa regolarmente e si è connessa in Wi-Fi senza problemi. Come da prassi, ho effettuato anche la pulizia completa e la sostituzione del metallo liquido sulla APU, poi riassemblato il tutto con cura.

Console perfettamente funzionante e pronta per essere restituita al cliente.
